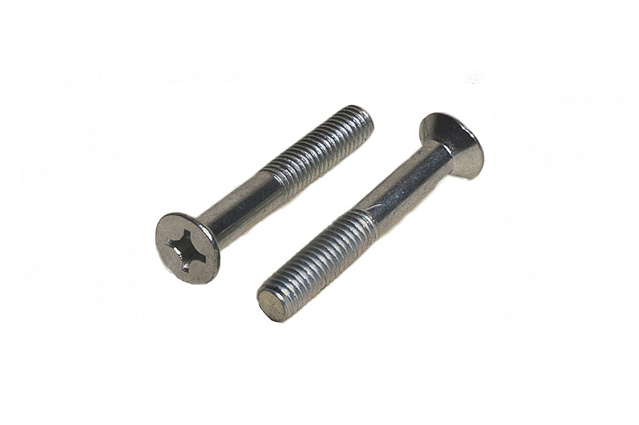

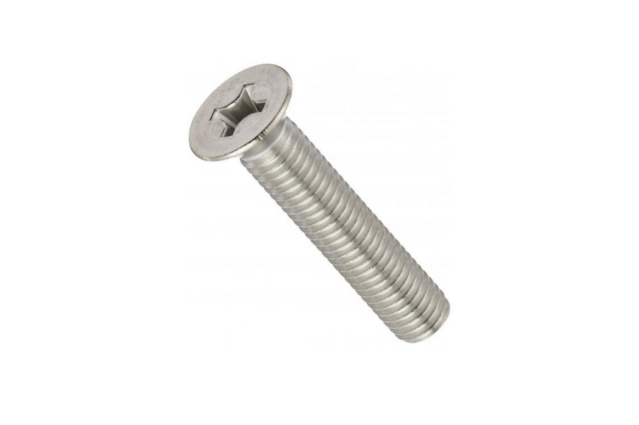

Винт с потайной головкой класса точности B ГОСТ 17475-80

Винт с потайной головкой класса точности B ГОСТ 17475-80

Удобная оплата. По счету или банковской картой

Доставка. По всей территории Казахстана

Качество. Входной контроль каждой партии товара

Винт с потайной головкой ГОСТ 17475-80 применяется в машино- , приборо- и автомобилестроении, мебельной промышленности для соединения деталей машин и механизмов.

Винты со стержнем длиной менее длины резьбы с учетом недореза изготавливают с резьбой по всей длине стержня.

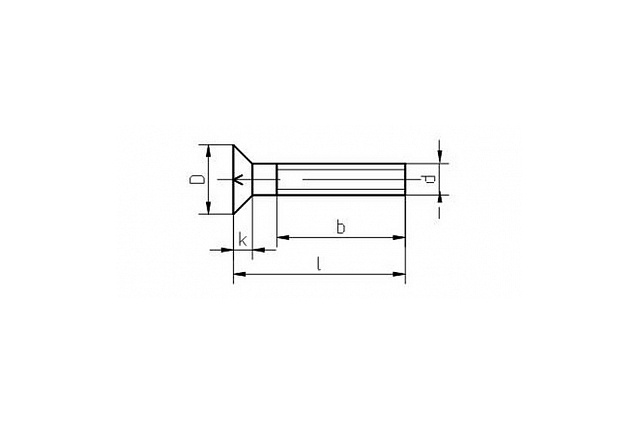

d	М3	М4	М5	М6	М8	М10
D	5,6	7,4	9,2	11,0	14,5	18,0
b max	12,0	14,0	16,0	18,0	22,0	26,0
k max	1,65	2,2	2,5	3,0	4,0	5,0

L/d	М3	М4	М5	М6	М8	М10
6	Х	Х
7	Х	Х
8	Х	Х
9	Х	Х	Х
10	Х	Х	Х	Х
11	Х	Х	Х	Х
12	Х	Х	Х	Х
13	Х	Х	Х	Х
14	Х	Х	Х	Х
16	Х	Х	Х	Х
18	Х	Х	Х	Х	Х	Х
20	Х	Х	Х	Х	Х	Х
22	Х	Х	Х	Х	Х	Х
25	Х	Х	Х	Х	Х	Х
28	Х	Х	Х	Х	Х	Х
30	Х	Х	Х	Х	Х	Х
32		Х	Х	Х	Х	Х
35		Х	Х	Х	Х	Х
38		Х	Х	Х	Х	Х
40		Х	Х	Х	Х	Х
42			Х	Х	Х	Х
45			Х	Х	Х	Х
48			Х	Х	Х	Х
50				Х	Х	Х
55				Х	Х	Х
60					Х	Х
65					Х	Х
70					Х	Х

Стандарт	Наименование	Примечание
DIN 963 (EN ISO 2009)	Винт с потайной головкой и прямым шлицем	Существует различия в параметрах изделия. По форме шлица DIN 963 (EN ISO 2009) соответствует ГОСТ 17475-80 (исполнение 1).
DIN 965 (EN ISO 7046-1)	Винт с потайной головкой и крестообразным шлицем	Существует различия в параметрах изделия. По форме шлица DIN 965 (EN ISO 7046-1) соответствует ГОСТ 17475-80 (исполнение 2).
DIN 7991 (EN ISO 10642, 14582)	Винт с потайной головкой: с внутренним шестигранником; с отверстием под ключ TORX.	Основное отличие в форме шлица.
