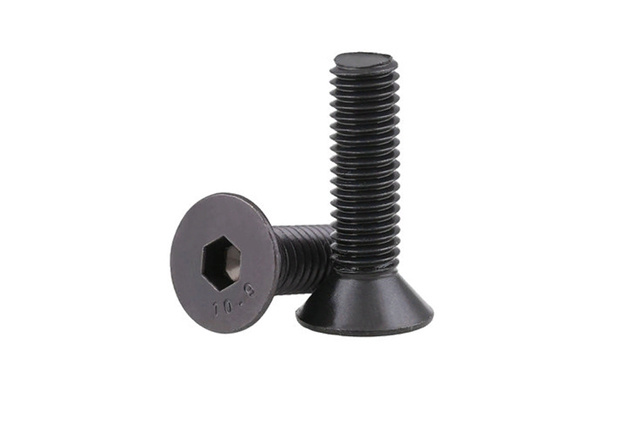

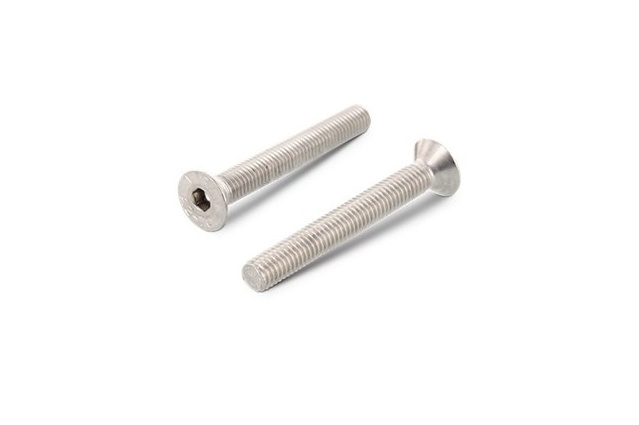

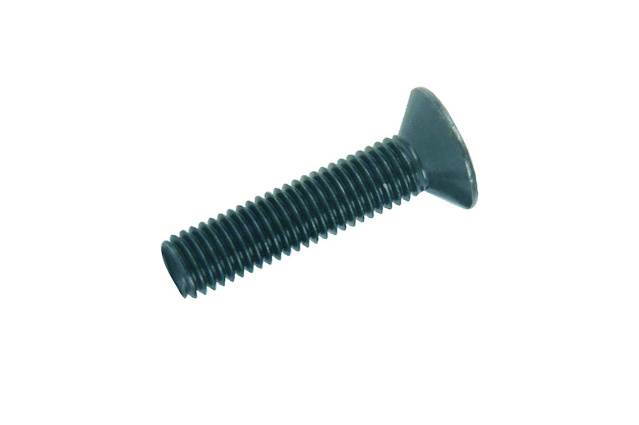

Винт DIN 7991

Аналог EN ISO 10642

Материал: высокопрочная сталь.
Применение: используется в станко-, автомобиле- и приборостроении, строительстве, в нефтяной, пищевой промышленности, при производстве бытовых инструментов и техники.
Особенности: стержень с резьбой, с потайной головкой и шестигранным углублением под ключ.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории Казахстана

Качество. Входной контроль каждой партии товара

Артикул

Диаметр

Длина

Материал

Класс прочности

Покрытие

Шлиц

Вес

Цена

Винт DIN 7991 - крепежное изделие, состоящее из стержня с резьбой, потайной головкой и шестигранным углублением под ключ (отверстием под ключ TORX).

Применение: высокопрочные винты DIN 7991 используются в станко-, автомобиле- и приборостроении, строительстве, в нефтяной, пищевой промышленности, при производстве бытовых инструментов и техники. Идеально подходят для крепления в зенкованное отверстие с метрической резьбой в любые металлы и твердые пластмассы. Например, для монтажа бассейнов, там где не допускается коррозия или на приборных панелях, табличках, шильдах по декоративным или конструктивным соображениям.

Особенности:

Отличаются износоустойчивостью и продолжительным сроком эксплуатации.
Производятся с различными характеристиками диаметра и длины от М3 до М24. Благодаря потайной форме головы устанавливаются в местах требующих сохранения ровной поверхности. Полностью утапливается в детали и конструкции, обеспечивая аккуратное и незаметное крепление. Монтаж производится с помощью шестигранных ключей, либо бит НEX.

Стандарт
Основная нормативно-техническая документация – DIN 7991, аналог - международный стандарт ISO 10642.
ГОСТ Р ИСО 10642-2012 (аналог DIN 7991) Винты с потайной головкой и шестигранным углублением под ключ.

Полезные материалы

Основные типы болтов, винтов, шпилек. Классификация и особенности применения.

Вы можете заказать покраску данного изделия в Промышленном крепеже

Подробнее об услуге покраски

Размер резьбы				М3		М4		М5		М6		М8		М10		М12
P		1)		0,5		0,7		0,8		1		1,25		1,5		1,75
α				90°
b Длина резьбы		2)		12		14		16		18		22		26		30
		3)		-		-		-		24		28		32		36
		4)		-		-		-		-		-		45		49
c				0,2		0,3		0,3		0,3		0,4		0,5		0,5
d _k		max. - номин.		6		8		10		12		16		20		24

		min.		5,7		7,64		9,64		11,57		15,57		19,48		23,48

d a		max.		3,6		4,7		5,7		6,8		9,2		11,2		13,7
d _s		max. - номин.		3		4		5		6		8		10		12

		min.		2,86		3,82		4,82		5,82		7,78		9,78		11,73

e		5)		2,3		2,87		3,44		4,58		5,72		6,86		9,15
k		6) max.		1,7		2,3		2,8		3,3		4,4		5,5		6,5
r		min.		0,1		0,2		0,2		0,3		0,5		0,5		1
S		номин.		2		2,5		3		4		5		6		8
		min.		2,02		2,52		3,02		4,02		5,02		6,02		8,025
		max.		2,1		2,6		3,1		4,12		5,14		6,14		8,175
t		max.		1,2		1,8		2,3		2,5		3,5		4,4		4,6

		min.		0,95		1,55		2,05		2,25		3,2		4,1		4,3

l				Длина стержня ls и lg6)
Номин. длина	min		max	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg
				min	max	min	max	min	max	min	max	min	max	min	max	min	max
8	7,71		8,29	-	3,2	-	4,4	-	5,2	-	6,3
10	9,71		10,29	-	3,2	-	4,4	-	5,2	-	6,3	-	8,2
12	11,65		12,35	-	3,2	-	4,4	-	5,2	-	6,3	-	8,2	-	10
16	15,65		16,35	-	3,2	-	4,4	-	5,2	-	6,3	-	8,2	-	10
20	19,58		20,42	-	3,2	-	4,4	-	5,2	-	6,3	-	8,2	-	10	-	11,8
25	24,58		25,42	10,5	13	-	4,4	-	5,2	-	6,3	-	8,2	-	10	-	11,8
30	29,58		30,42	15,5	18	12,5	16	-	5,2	-	6,3	-	8,2	-	10	-	11,8
35	34,5		35,5			17,5	21	15	19	-	6,3	-	8,2	-	10	-	11,8
40	39,5		40,5			22,5	26	20	24	17	22	-	8,2	-	10	-	11,8
50	49,5		50,5				30		34	27	32	21,7	28	16,5	24	-	11,8
60	59,4		60,6									31,7	38	26,5	34	21,25	30
70	69,4		70,6											36,5	44	31,25	40

Размер резьбы			М14		М16		М18		М20		М22		М24
P	1)		2		2		2,5		2,5		2,5		3
α			90°								60°
b Длина резьбы	2)		34		38		42		46		50		54
	3)		40		44		48		52		56		60
	4)		53		57		61		65		69		73
c			0,5		0,5		0,5		0,5		1		1
d _k	max. - номин.		27		30		33		36		36		39

	min.		36,48		29,48		32,28		35,38		35,38		38,38

d a	max.		15,7		17,7		20,2		22,4		24,4		36,4
d _s	max. - номин.		14		16		18		20		22		24

	min.		13,73		15,73		17,73		19,67		21,67		23,67

e	5)		13,43		13,43		13,72		13,72		16		16
k	6) max.		7		7,5		8		8,5		13,1		14
r	min.		1		1		1		1		1		1,6
S	номин.		10		10		12		12		14		14
	min.		10,025		10,025		12,032		12,032		14,032		14,032
	max.		10,175		10,175		12,212		12,212		14,212		14,212
t	max.		4,8		5,3		5,5		5,9		8,8 <		10,3

	min.		4,5		5		5,2		5,6		8,44		9,87

l			Длина стержня ls и lg6)
Номин. длина	min.	max	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg
			min	max	min	max	min	max	min	max	min	max	min	max
20	19,58	20,42
25	24,58	25,42		13
30	29,58	30,42		13		13,5
35	34,5	35,5		13		13,5		15,5		16
40	39,5	40,5		13		13,5		15,5		16		20,6
50	49,5	50,5		13		13,5		15,5		16		20,6		23
60	59,4	60,6	16	26		13,5		15,5		16		20,6		23
70	69,4	70,6	26	36	22	32	15,5	28		16		20,6		23
80	79,4	80,6	36	46	32	42	25,5	38	21,5	34		20,6		23
90	89,3	90,7			42	52	35,5	48	31,5	44	27,5	40		23
100	99,3	100,7					45,5	58	41,5	54	37,5	50	31	46

1) P = шаг резьбы (крупный шаг).
2) Для длин l ≤ 125 мм.
3) Для длин l > 125 ≤ 200 мм.
4) Для длин l > 200 мм.
5) e min. = 1,14∙s min.
6) высота головки k включена в длину стержня

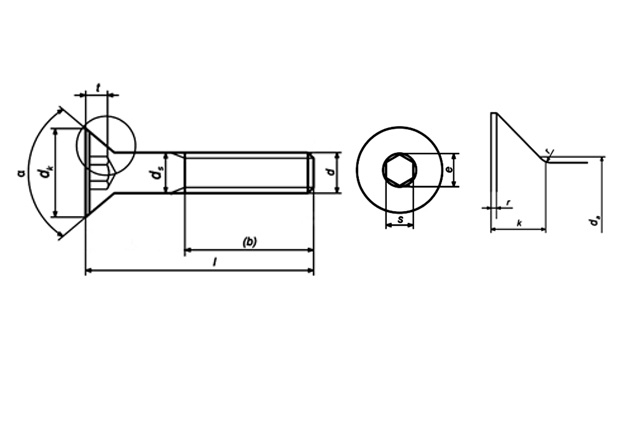

Винт DIN 7991 чертеж ЦКИ.jpg
