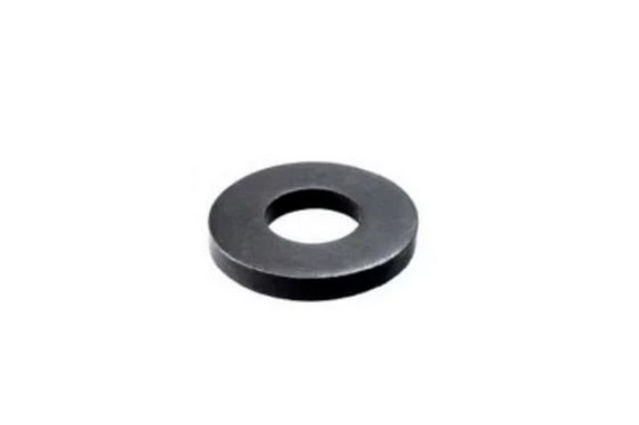

Шайба утолщённая DIN 7349 для болтовых соединений с тяжёлыми пружинными штифтами.
В стандартном исполнении из стали твёрдость равна 100 HV. Под заказ возможна поставка шайб твердостью 200 HV.
- Главная страница
- Каталог
- Крепёж
- Шайбы, кольца
- Шайбы
- Шайба утолщённая DIN 7349
Шайба утолщённая DIN 7349
Фильтры
Артикул
Диаметр
Материал
Покрытие
Вес
Цена
20647
М 3
Сталь
без покрытия
15.83 ₸
20648
М 4
Сталь
без покрытия
38.51 ₸
7808
М 5
Сталь
без покрытия
24.70 ₸
7806
М 6
Сталь
без покрытия
140.48 ₸
7807
М 8
Сталь
без покрытия
292.81 ₸
28474
М 8
Сталь
Цинк
199.90 ₸
7809
М10
Сталь
без покрытия
234.74 ₸
32117
М10
Сталь A4
366.29 ₸
14747
М12
Сталь
без покрытия
569.12 ₸
20649
М16
Сталь
без покрытия
1 389.86 ₸
53584
М18
Сталь
без покрытия
552.01 ₸
20124
М20
Сталь
без покрытия
1 529.36 ₸

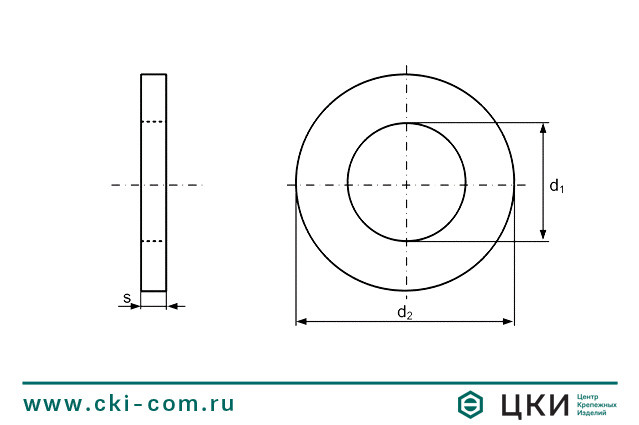

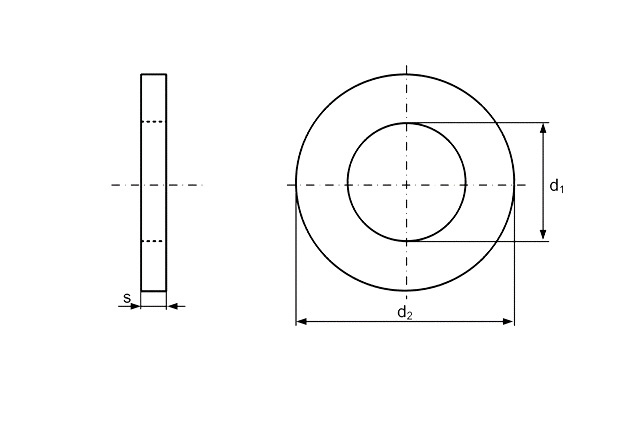

| Для болтов диаметром | Для штифтов по DIN 1481 с номинальным диаметром | d1 | d2 | s |
| М3 | 6 | 3.2 | 9 | 1 |
| М4 | 8 | 4.3 | 12 | 1.6 |
| М5 | 10 | 5.3 | 15 | 2 |
| М6 | 12 | 6.4 | 17 | 3 |
| М8 | 16 | 8.4 | 21 | 4 |
| М10 | 18 | 10.5 | 25 | 4 |
| М12 | 21 | 13 | 30 | 6 |
| М16 | 28 | 17 | 40 | 6 |
| М20 | 35 | 21 | 44 | 8 |
| М24 | 40 | 25 | 50 | 10 |
| М30 | 50 | 31 | 68 | 10 |
