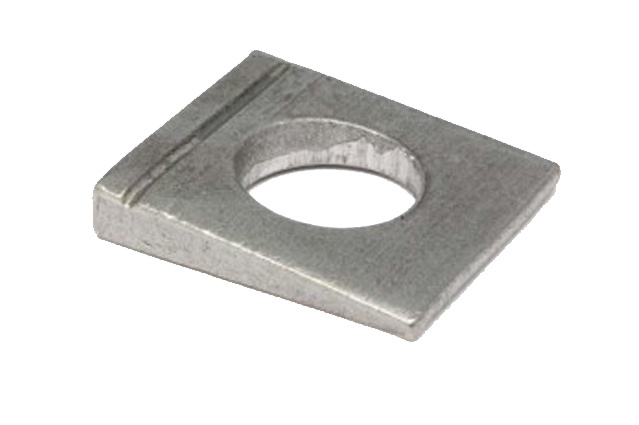

Шайба DIN 435
Аналог ГОСТ 10906-78
Фильтры
Артикул
Диаметр
Материал
Покрытие
Вес
Цена
|

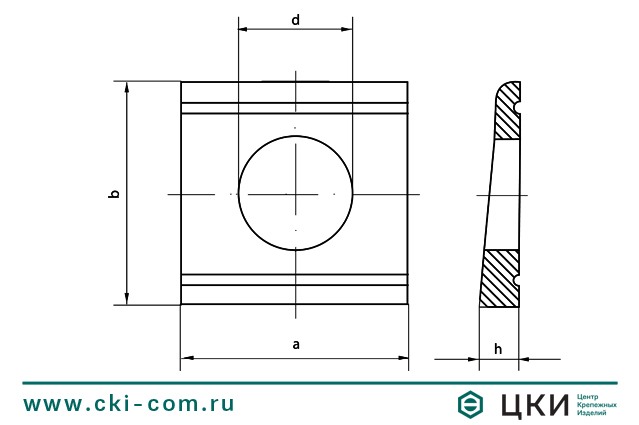

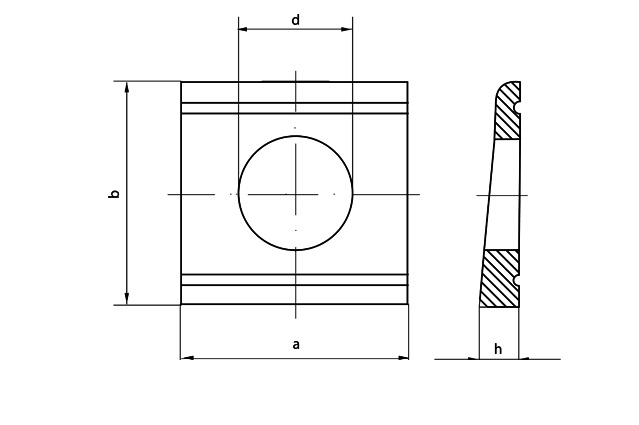

Параметры шайбы |
Диаметр резьбы крепежной детали |
||||||||
|
М8 |
М10 |
М12 |
М16 |
M20 |
M22 |
M24 |
M27 |
||
|
Внутренний номинальный (минимальный) диаметр d |
9 |
11 |
13,5 |
17,5 |
22 |
24 |
26 |
30 |
|
|
Длина номинальная |
a |
22 |
22 |
26 |
32 |
40 |
44 |
56 |
56 |
|
b |
22 |
22 |
30 |
36 |
44 |
50 |
56 |
56 |
|
|
Высота |
h |
4,6 |
4,6 |
6,2 |
7,5 |
9,2 |
10 |
10,8 |
10,8 |
