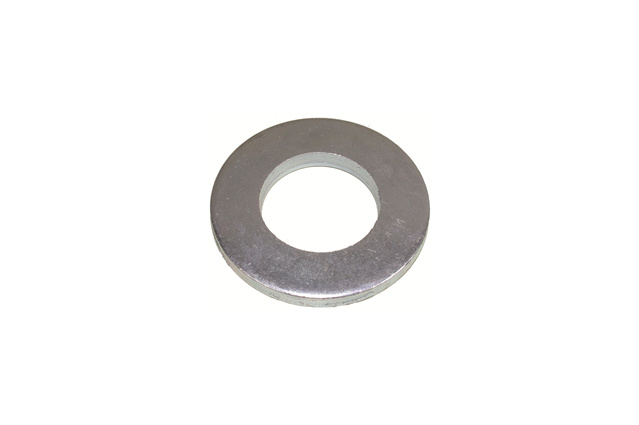

Шайба art. 88100

аналог DIN 134

Удобная оплата. По счету или банковской картой

Доставка. По всей территории Казахстана

Качество. Входной контроль каждой партии товара

Шайба стандарта art. 88100. Класс точности С. Изготовлена из прочной стали с гальваническим цинковым покрытием или без покрытия. Является аналогом шайбы DIN 134.

Применение

Данное изделие применяется в разных областях производства. Шайбу подкладывают под гайку или головку болта, винта и т.п. для создания большей площади опорной поверхности и предотвращения самоотвинчивания крепежной детали. Также увеличение площади прижима позволяет применить большее усилие затяжки, предохраняет поверхность скрепляемых деталей (конструкций) от повреждений, увеличивает степень уплотнения соединения с прокладкой.

Для винтов диаметром	d₁	d₂	h
М3	3,2	8	0,5
М4	4,3	10	0,8
М5	5,3	12	1
М6	6,5	13	1,25
М7	8	16	1,25
М8	10	20	1,5
М10	11,5	23	1,5
М12	13	26	1,75
	14,5	29	1,75
М14	14,5	29	1,75
	16	32	2
М16	17,5	35	2
М18	19,5	39	2,5
М20	21	42	2,5
	23	46	3
М22	24,5	49	3
М24	27,5	55	3,5
	27,5	55	3,5
М27	29	58	3,5
М30	31	62	3,5
М33	34	68	4
	36	72	5
М36	40	80	5
М39	40	80	5
М42	43	85	5
М45	46	90	5
М48	50	97	6
М52	54	105	7
М56	58	110	8

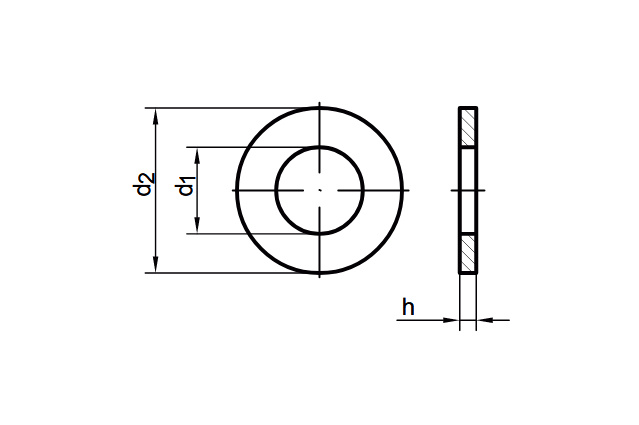

Шайба арт. 88100 (чертеж)
