Саморез DIN 7981 C

Аналог ГОСТ 1144-80 / ГОСТ 11650-80 / ГОСТ 10621-80 / ISO 7049 / ISO 14585

Материал: сталь, нержавеющая сталь.
Применение: для работ по листовому металлу.
Особенности: острая однозаходная резьба по всей длине стержня, остроконечное острие (форма С) для пробивания металлических листов, скругленная головка.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории Казахстана

Качество. Входной контроль каждой партии товара

Артикул

Диаметр

Длина

Материал

Покрытие

Шлиц

Вес

Цена

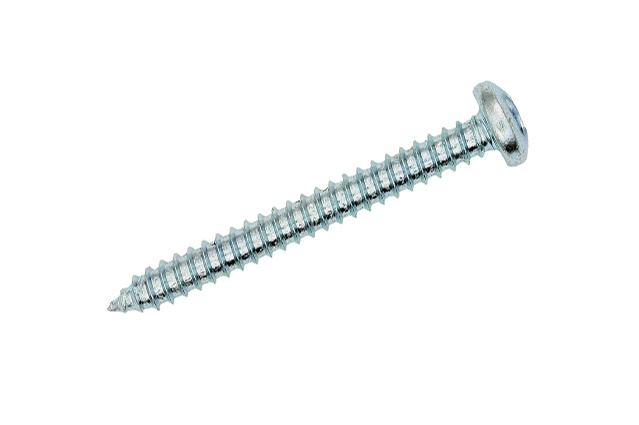

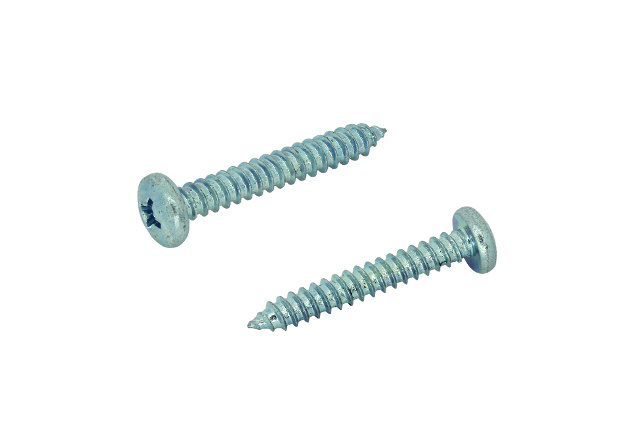

Саморез DIN 7981 C - крепёжное изделие для работ по листовому металлу.
Он имеет острую однозаходную резьбу по всей длине стержня, которая нарезает внутреннюю резьбу в материалах, и остроконечное острие (форма С) для пробивания металлических листов.

Применение: для монтажа соединения элементов конструкций, а также при проведении ремонтно-отделочных работ в производственных, промышленных и строительных областях.

Особенности:

Головка выступает над плоскостью и имеет ровную опорную поверхность для плотного прижатия прикрепляемого элемента.
Изготовлен холодной высадкой из цементируемой качественной стали.
После термообработки обладает высокой твердостью поверхности и сердцевины, устойчивостью к скручиванию. Цинковое покрытие дает возможность использовать его в местах с повышенной влажностью и обеспечивает долгий срок службы без следов коррозии в нормальных условиях окружающей среды.

Варианты покрытий саморезов, которые вы можете заказать в ЦКИ:

цинкование
фосфатирование
оксидирование
латунирование
никелирование (для изделий из латуни)
хромирование (для изделий из латуни)
порошковая окраска (для изделий из нержавеющей стали)

Полезные материалы

Стандарт DIN 7981 - Винты самонарезающие с полукруглой головкой и крестообразным шлицем
Саморезы по металлу: разновидности и применение.
Виды саморезов по металлу и их использование. ТОП-материал от ЦКИ.

Вы можете заказать покраску данного изделия в Промышленном крепеже

Подробнее об услуге покраски

L/d	ST2.2	ST2.9	ST3.5	ST3.9	ST4.2	ST4.8	ST5.5	ST6.3
4,5	х	х
6,5	х	х	х	х	х
9,5	х	х	х	х	х	х
13	х	х	х	х	х	х	х	х
16	х	х	х	х	х	х	х	х
19	х	х	х	х	х	х	х	х
22		х	х	х	х	х	х	х
25		х	х	х	х	х	х	х
32		х	х	х	х	х	х	х
38		х	х	х	х	х	х	х
45		х	х	х	х	х	х	х
50			х	х	х	х	х	х
60					х	х	х	х
70					х	х	х	х
80						х	х	х
90						х	х	х
100						х	х	х
120								х

d	ST2.2	ST2.9	ST3.5	ST3.9	ST4.2	ST4.8	ST5.5	ST6.3
d_k	4,2	5.6	6.9	7.5	8.2	9.5	10.8	12.5
k	1,8	2,2	2.6	2.8	3,05	3,55	3.95	4,55
Шлиц №	1	1	2	2	2	2	3	3

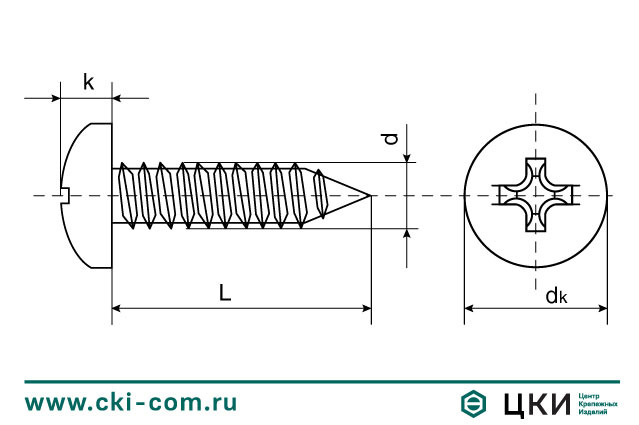

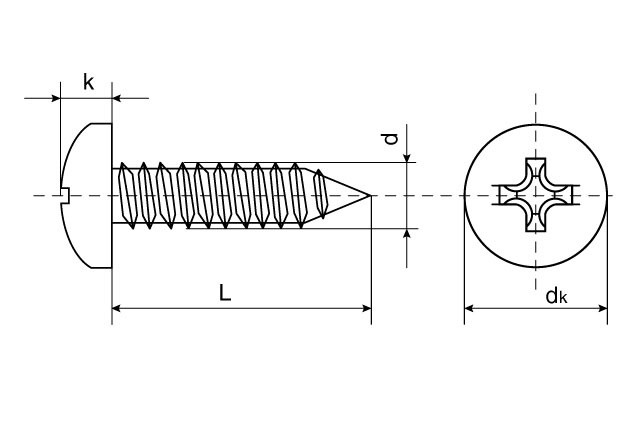

Саморез DIN 7981 С (чертёж)

Толщина листа, мм	Резьба по ИСО 1478
Толщина листа, мм	ST 2,2	ST 2,9	ST 3,5	ST 3,9	ST 4,2	ST 4,8	ST 5,5	ST 6,3	ST 8,0
0,8	1,7
0,9	1,7
1,0	1,7
1,1	1,7	2,2
1,2	1,8	2,2
1,3	1,8	2,2	2,7	3,0
1,4	1,8	2,3	2,7	3,1	3,2
1,5	1,8	2,3	2,8	3,1	3,2
1,6	1,9	2,4	2,8	3,1	3,3	3,8
1,7	1,9	2,4	2,8	3,2	3,3	3,9
1,8	1,9	2,4	2,9	3,2	3,4	3,9	4,5	5,3
1,9		2,4	2,9	3,3	3,4	3,9	4,6	5,3
2,0		2,5	2,9	3,3	3,5	4,0	4,6	5,4	6,7
2,2		2,5	3,0	3,3	3,5	4,0	4,7	5,5	6,8
2,5			3,0	3,4	3,6	4,1	4,8	5,6	7,0
2,8			3,1	3,4	3,6	4,2	4,8	5,6	7,1
3,0				3,4	3,6	4,2	4,8	5,7	7,1
3,5					3,7	4,2	4,9	5,7	7,2
4,0						4,3	4,9	5,8	7,3
4,5							5,0	5,8	7,3
5,0								5,8	7,4
5,5									7,4
6,0									7,4
6,5									7,4

Для саморезов из стали С1018–С1022. При штампованном отверстии следует увеличить диаметр на 0,1—0,3 мм. В зависимости от конструкции и материала соединения следует проводить дополнительные тесты.

Диаметр самореза, мм	Диаметр просверливаемого отверстия, мм
Диаметр самореза, мм	фенолформальдегид	полиакрилат, полистирол
2,2	2	2
2,9	2,55	2,4
3,5	3,2	3
3,9	3,5	3,2
4,2	3,8	3,7
4,8	4,5	4,3
5,5	5	4,8
6,3	6	5,6
