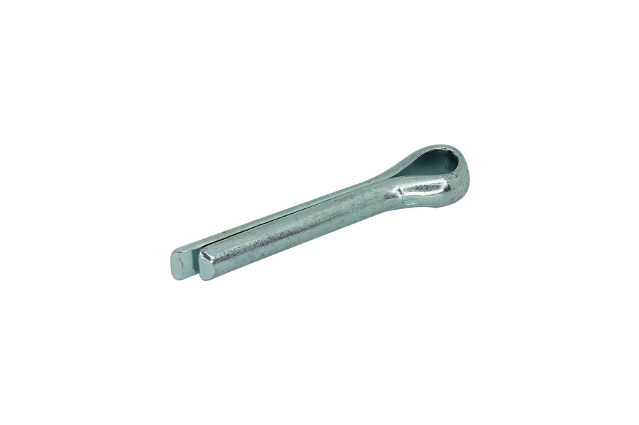

Шплинт DIN 94

Аналог ГОСТ 397-79 / EN ISO 1234
  • Шплинт DIN 94
  • Шплинт DIN 94
  • Шплинт DIN 94
  • Шплинт DIN 94
Удобная оплата. По счету или банковской картой
Доставка. По всей территории Казахстана
Качество. Входной контроль каждой партии товара
Скачать стандарт Шплинты DIN 94 standart.png



L/Номинальный диаметр

 1 1.6 2 2.5 3.2 4 5 6.3 8 10 13 16
6 х
8 х х
10 х х х
12 х х х х
14 х х х х х
16 х х х х х
18 х х х х х х
20 х х х х х х
22 х х х х х х
25 х х х х х х
28 х х х х х х
32 х х х х х х х
36 х х х х х х
40 х х х х х х х
45 х х х х х х х
50 х х х х х х х
56 х х х х х х
63 х х х х х х
71 х х х х х х
80 х х х х х х
90 х х х х х
100 х х х х х
112 х х х х х
125 х х х х х
140 х х х х
160 х х х х
180 х х х
200 х х х
224 х х
250 х х
Номинальный диаметр отверстия 1 1.6 2 2.5 3.2 4 5 6.3 8 10 13 16
d (max) 0.9 1.4 1.8 2.3 2.9 3.7 4.6 5.9 7.5 9.5 12.4 15.4
b 3 3.2 4 5 6.4 8 10 12.6 16 20 26 32
c (max) 1.8 2.8 3.6 4.6 5.8 7.4 9.2 11.8 15.0 19.0 24.8 30.8
a (max) 1.6 2.5 2.5 2.5 3.2 4 4 4 4 6.3 6.3 6.3

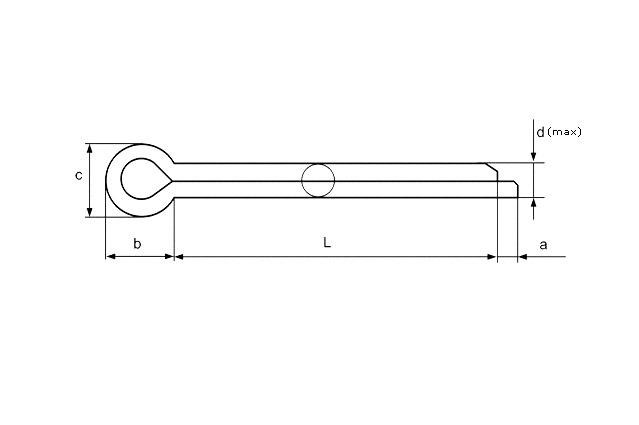

Шплинт DIN 94 (чертёж)
