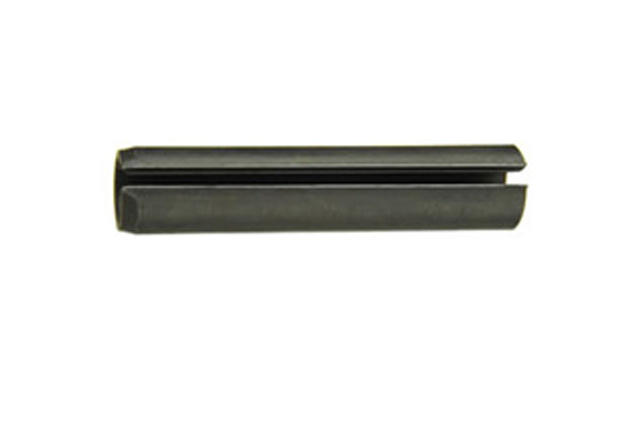

Штифт цилиндрический пружинный DIN 7346

Аналог EN ISO 13337

разрезной

Удобная оплата. По счету или банковской картой

Доставка. По всей территории Казахстана

Качество. Входной контроль каждой партии товара

Параметры штифта		Номинальный диаметр штифта d1
Параметры штифта		2	2,5	3	3,5	4	5	6	8	10	12	13	14	16	18	20	21
d2		2	2,3	2,7	3,1	3	4	4,9	7	8,5	11	11	12	14	15	17	18
a, макс.		0	0,5	0,5	0,5	1	1	0,9	1,8	2,4	2,4	2,4	2,4	2,4	2,4	2,4	2,4
s		0,2	0,25	0,3	0,35	0,5	0,5	0,75	0,75	1	1	1,2	1,5	1,5	1,7	2	2
Номинальная длина l	мин.	4	4	4	4	4	6	10	10	10	10	10	10	10	10	10	10
Номинальная длина l	макс.	30	30	40	40	50	80	100	120	160	180	180	200	200	200	200	200

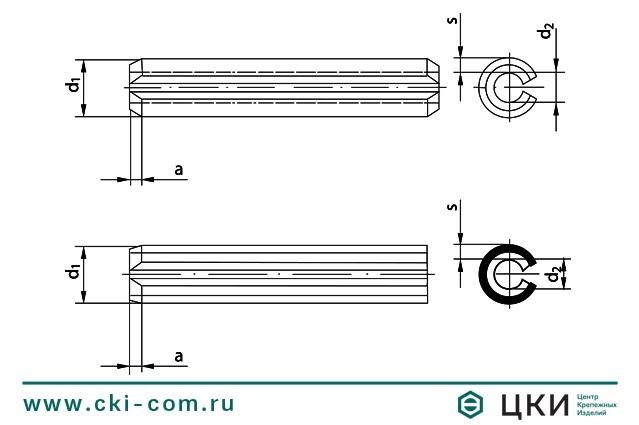

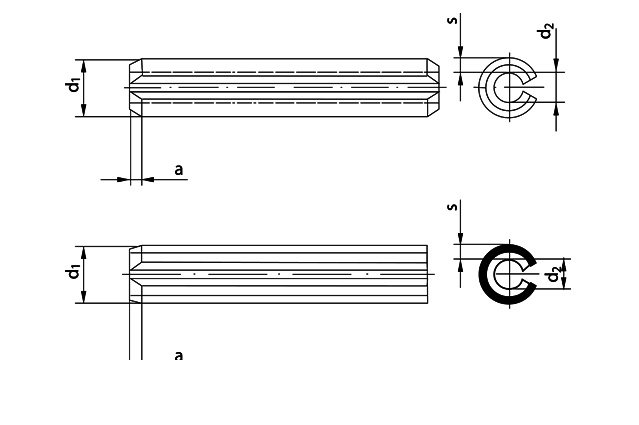

Штифт пружинный DIN 7346 чертеж

Диаметр

Длина

2,5

100

120

140

160

180

200
