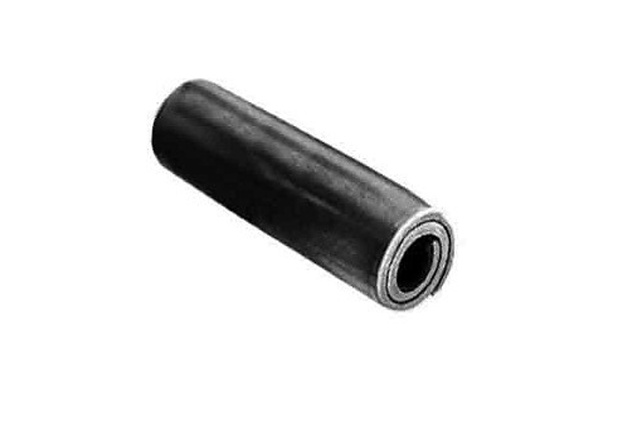

Штифт цилиндрический спиральный DIN 7344
|

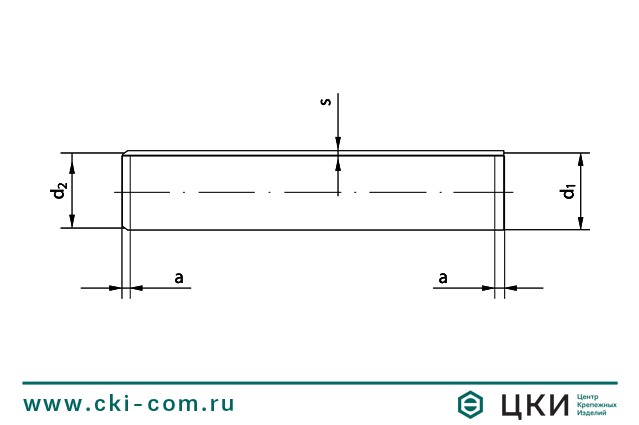

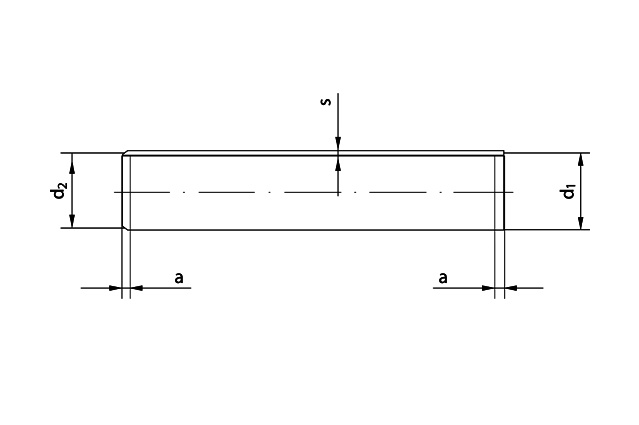

Параметры штифта |
Номинальный диаметр штифта d1 |
||||||||||||||||
|
2 |
2,5 |
3 |
3,5 |
4 |
5 |
6 |
8 |
10 |
12 |
13 |
14 |
16 |
18 |
20 |
21 |
||
|
d2 |
2 |
2,3 |
2,7 |
3,1 |
3 |
4 |
4,9 |
7 |
8,5 |
11 |
11 |
12 |
14 |
15 |
17 |
18 |
|
|
a, макс. |
0 |
0,5 |
0,5 |
0,5 |
1 |
1 |
0,9 |
1,8 |
2,4 |
2,4 |
2,4 |
2,4 |
2,4 |
2,4 |
2,4 |
2,4 |
|
|
s |
0 |
0,3 |
0,3 |
0,4 |
1 |
1 |
0,8 |
0,8 |
1 |
1 |
1,2 |
1,5 |
1,5 |
1,7 |
2 |
2 |
|
|
Номинальная длина l |
мин. |
4 |
4 |
4 |
4 |
4 |
6 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
макс. |
30 |
30 |
40 |
40 |
50 |
80 |
100 |
120 |
160 |
180 |
180 |
200 |
200 |
200 |
200 |
200 |
|
|
Диаметр |
||||||||
|
Длина |
1,5 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
|
8 |
+ |
+ |
||||||
|
10 |
+ |
+ |
+ |
+ |
||||
|
12 |
+ |
+ |
+ |
+ |
||||
|
14 |
+ |
+ |
+ |
+ |
||||
|
16 |
+ |
+ |
+ |
+ |
+ |
|||
|
18 |
+ |
+ |
+ |
+ |
||||
|
20 |
+ |
+ |
+ |
+ |
+ |
+ |
||
|
22 |
+ |
|||||||
|
24 |
+ |
+ |
+ |
+ |
+ |
|||
|
26 |
+ |
+ |
||||||
|
28 |
+ |
|||||||
|
30 |
+ |
+ |
+ |
+ |
||||
|
32 |
+ |
|||||||
|
35 |
+ |
|||||||
|
40 |
+ |
+ |
||||||
|
50 |
+ |
+ |
||||||
