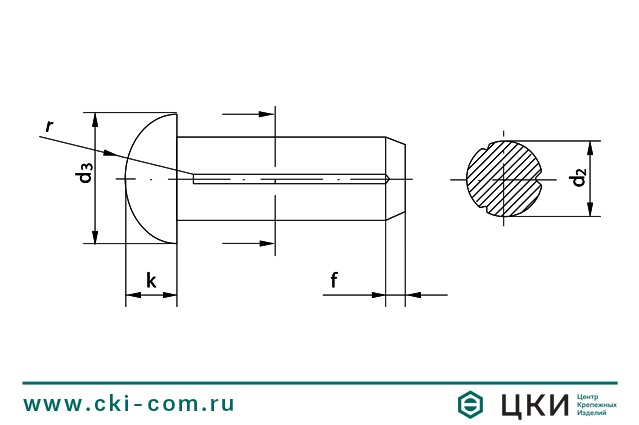

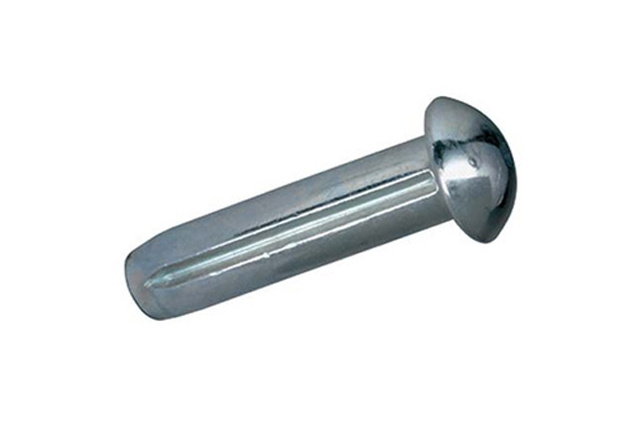

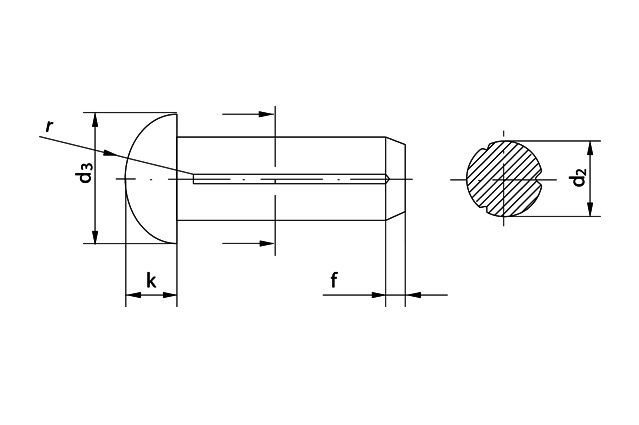

Штифт (заклепка) цилиндрический DIN 1476
|
Размер |
1,4 |
1,6 |
2 |
2,3 |
2,5 |
2,6 |
3 |
4 |
5 |
6 |
|
d2 |
1,5 |
1,7 |
2,15 |
2,5 |
2,7 |
2,8 |
3,2 |
4,25 |
5,25 |
6,3 |
|
d3 |
2,4 |
2,8 |
3,5 |
4,0 |
4,4 |
4,5 |
5,2 |
7 |
8,8 |
10,5 |
|
k |
0,8 |
1 |
1,2 |
1,4 |
1,5 |
1,6 |
1,8 |
2,4 |
3 |
3,6 |
|
r |
1,4 |
1,6 |
1,9 |
2,1 |
2,4 |
2,6 |
2,8 |
3,8 |
4,6 |
5,7 |
|
f |
0,5 |
0,5 |
0,5 |
0,7 |
0,7 |
0,7 |
4 |
1,5 |
1,5 |
2 |
|
Диаметр |
|||||||||
|
Длина |
1,4 |
1,6 |
2 |
2,3 |
2,5 |
3 |
4 |
5 |
6 |
|
3 |
+ |
+ |
+ |
+ |
+ |
||||
|
4 |
+ |
+ |
+ |
+ |
+ |
+ |
|||
|
5 |
+ |
+ |
+ |
+ |
+ |
+ |
|||
|
6 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
||
|
7 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
8 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
||
|
10 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
||
|
12 |
+ |
+ |
+ |
+ |
|||||
|
15 |
+ |
+ |
+ |
+ |
|||||
|
16 |
+ |
||||||||
|
18 |
+ |
+ |
+ |
+ |
|||||
|
20 |
+ |
+ |
+ |
||||||
|
22 |
+ |
+ |
|||||||
|
25 |
+ |
+ |
|||||||
|
28 |
+ |
||||||||
|
30 |
+ |
||||||||
|
32 |
+ |
||||||||
|
35 |
+ |
||||||||
