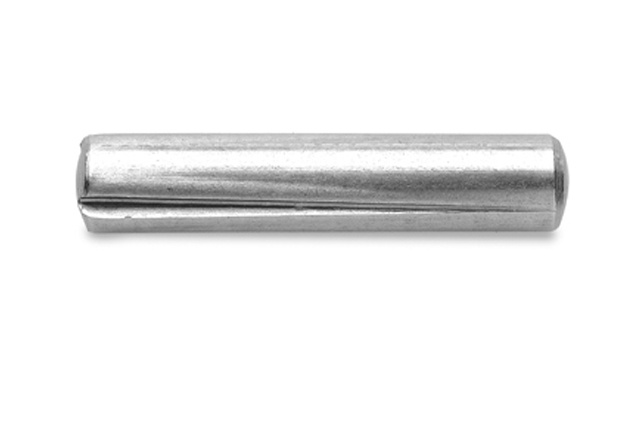

Штифт цилиндрический DIN 1473 с насечками

Аналог EN ISO 8740

аналог ISO 8740

Удобная оплата. По счету или банковской картой

Доставка. По всей территории Казахстана

Качество. Входной контроль каждой партии товара

Штифт цилиндрический DIN 1473 имеет три продольных насечки по всей длине стержня, поэтому соединяемые детали садятся с натягом. Выпускается диаметрами от 0,8 до 25 мм и длиной от 4 до 160 мм. Насечки увеличивают диаметр штифта, поэтому калибровка посадочного отверстия не требуется.

Другие названия

Штифт забивной, штифт насечённый.

Применение

Штифты DIN 1473 используются в машиностроении и станкостроении для точного соединения деталей относительно друг друга в разборных конструкциях, например, редукторах и направляющих, требующих точной посадки и взаимного расположения.

Размер	1,5	2	2,5	3	4	5	6	8	10	12
d2	1,60-1,63	2,10-2,15	2,60-2,70	3,20-3,30	4,15-4,30	5,15-5,30	6,15-6,35	8,20-8,40	10,20-10,45	12,25-12,50
с	0,2	0,25	0,3	0,4	0,5	0,63	0,85	1	1,2	1,6

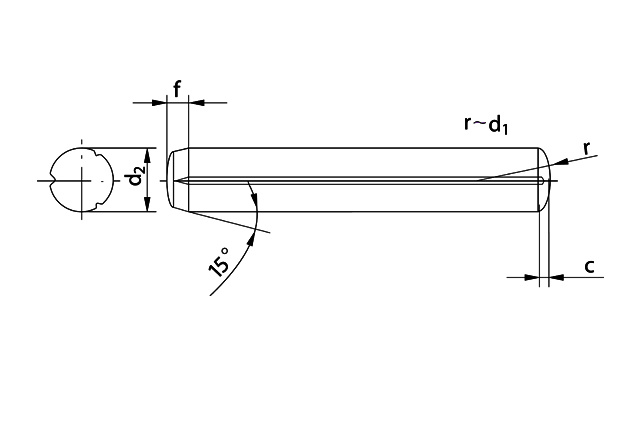

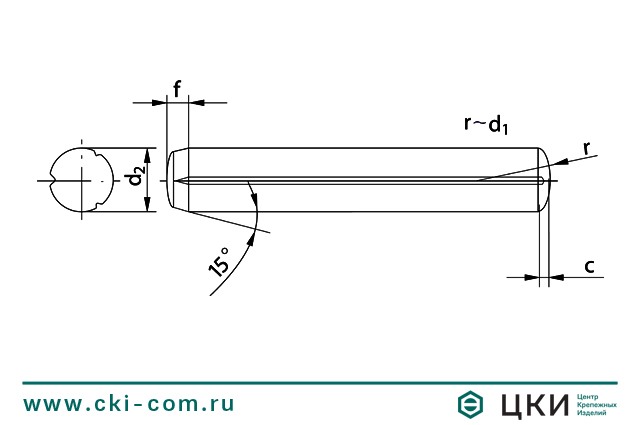

Штифт насечённый DIN 1473 чертеж

	Диаметр
Длина	1,5	2	2,5	3	4	5	6	8	10	12
4	+	+
5	+	+
6	+	+	+	+	+
8	+	+	+	+	+	+
10	+	+	+	+	+	+	+	+
12	+	+	+	+	+	+	+	+
14	+	+	+	+	+	+	+	+	+
16	+	+	+	+	+	+	+	+	+	+
18	+	+	+	+	+	+	+	+	+	+
20	+	+	+	+	+	+	+	+	+	+
22		+	+	+	+	+	+	+	+	+
24		+	+	+	+	+	+	+	+	+
25								+
26		+	+	+	+	+	+	+	+	+
28		+	+	+	+	+	+	+	+	+
30		+	+	+	+	+	+	+	+	+
32				+	+	+	+	+	+	+
35					+	+	+	+
36				+	+	+	+	+	+	+
40				+	+	+	+	+	+	+
45					+	+	+	+	+	+
50					+	+	+	+	+	+
55					+	+	+	+	+	+
60					+	+	+	+	+	+
65							+	+	+	+
70							+	+	+	+
80							+	+	+	+
90								+	+	+
100								+	+	+
110									+	+
120									+	+
140									+	+
160									+	+
