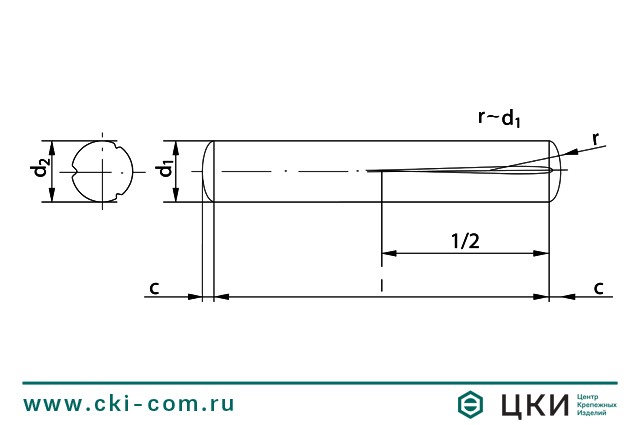

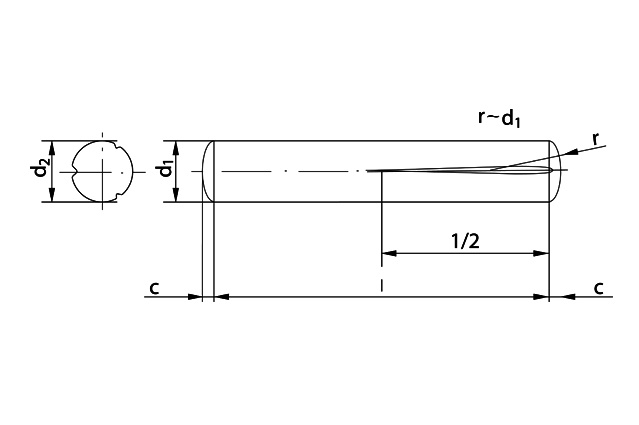

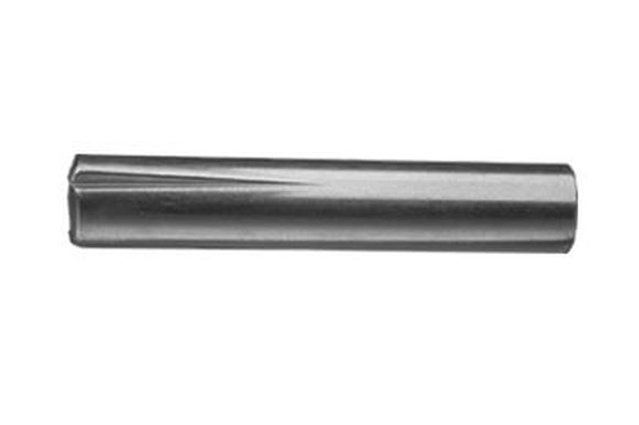

Штифт конический DIN 1472 имеет три насечки до середины длины. Штифты с насечками также носят названия забивных. Насечки увеличивают диаметр штифта, поэтому калибровка посадочного отверстия не требуется. Кроме того, благодаря насечкам до половины создаётся смешанное штифтовое соединение (половина штифта садится с натягом, а остальная часть по скользящей). Диаметр изделия может варьироваться в пределах 1,5–25 мм, длина – в пределах 4–160 мм.
Другие названия
Штифт забивной, штифт насечённый.
Применение
Штифты DIN 1472 предназначены для точной установки деталей относительно друг друга. Используются в машиностроении и станкостроении для точного соединения деталей в разборных конструкциях, например, редукторах и направляющих, требующих точной посадки и взаимного расположения. Штифты DIN 1472 забиваются в сквозные отверстия и при разборке штифт остается в одной из деталей, а вторая соединена скользящей посадкой.
