Купить винт iso 7380 исп.1 по выгодной цене в Казахстане

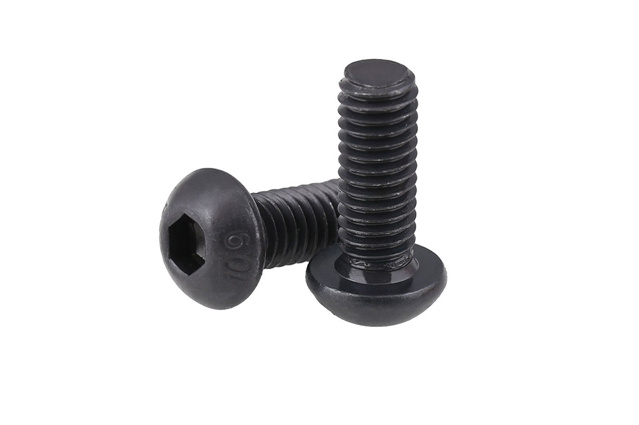

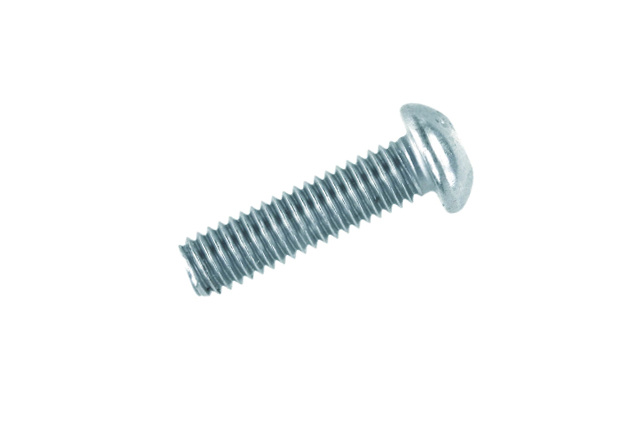

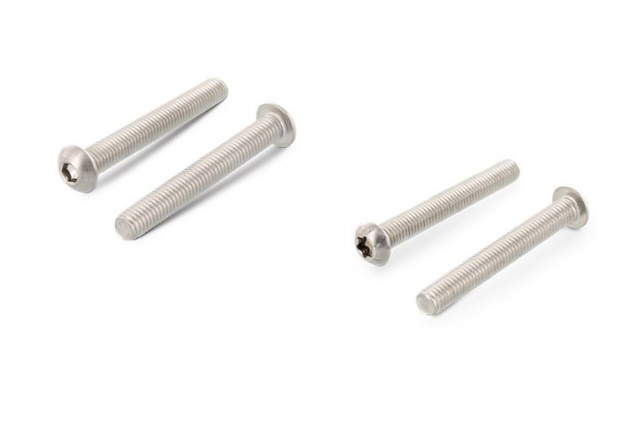

Винт ISO 7380 исп.1 - крепежное изделие с плоской скругленной головкой, глубоким шлицем, полной резьбой и тупым концом.
Имеет производственные аналоги:

ГОСТ 28963 (российский стандарт)
DIN 7380 (немецкий стандарт)

Применение: предназначен для создания соединений при работе с металлом, деревом, бетоном. Подходит для креплений, требующих приложения высокого момента силы для затяжки. Благодаря высокой прочности и удобству монтажа применяется в различных производственных сферах: мебельном, оружейном производстве, тяжёлой промышленности, судостроении, приборостроении.

Особенности:

Плоская опорная сторона головки винта обеспечивает плотное прилегание к рабочей поверхности.
На головке винта глубокий шлиц под соответствующий ключ (либо под шуруповёрт с насадкой-битой), а нижняя часть головки - плоская, благодаря чему прижим деталей максимальный и без зазоров.
Изготовлен из углеродистой стали, обладающей высокой прочностью поверхности и упругостью внутренних слоёв, поэтому тело винта при установке не деформируется.
Класс прочности таких винтов выше, чем обычных, поэтому они могут выдерживать значительные нагрузки благодаря внутреннему сопротивлению материала, из которого изготовлены, однако расчёт нагрузок необходимо производить согласно стандарту.
Установка производится либо в резьбовое отверстие, либо в предварительно подготовленное сквозное отверстие с помощью накручивания гайки необходимого диаметра.

Полезные материалы

ГОСТ ISO 7380-1-2014 Винты с полукруглой головкой. Часть 1. Винты с полукруглой головкой и шестигранным углублением

Вы можете заказать покраску данного изделия в Промышленном крепеже

Подробнее об услуге покраски

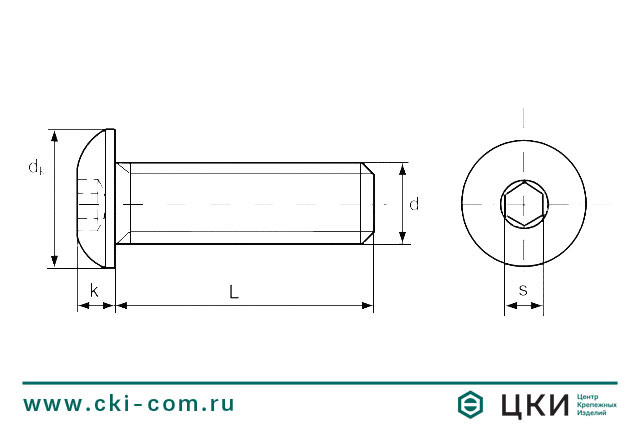

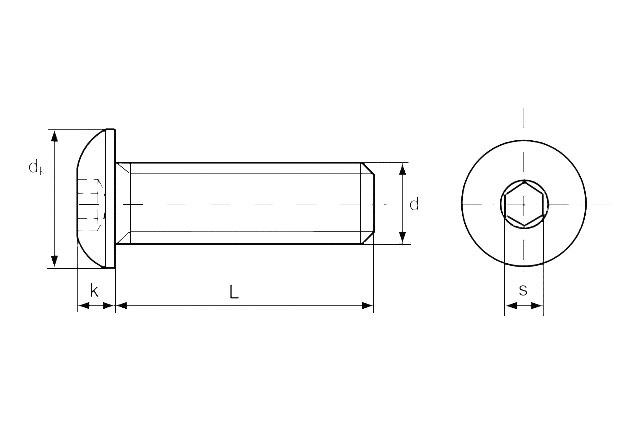

d	М3	М4	М5	М6	М8	М10	М12
d_k (max)	5,7	7,6	9,5	10,5	14	17,5	21
k (max)	1,65	2,20	2,75	3,3	4,4	5,5	6,6
s	2	2,5	3	4	5	6	8

Резьба d	Класс прочности
	8.8^a	10.9^a	12.9/12.9^a	70^b	80^b
	Уменьшенные значения минимальной разрушающей нагрузки, Н
М3	3 220	4 180	4 910	2 810	3 220
М4	5 620	7 300	8 560	4 910	5 620
М5	9 080	11 800	13 800	7 950	9 080
М6	12 900	16 700	19 600	11 200	12 900
М8	23 400	30 500	35 700	20 400	23 400
М10	37 100	48 200	56 600	32 400	37 100
М12	53 900	70 200	82 400	47 200	53 900
М16	100 000	130 000	154 000	87 900	100 000

Винт ISO 7380 исп.1

Полезные материалы

Аналог

Сопутствующие товары

L/d	М3	М4	М5	М6	М8	М10	М12
6	х	х
8	х	х	х	х
10	х	х	х	х	х	х
12	х	х	х	х	х	х
14				х
16	х	х	х	х	х	х	х
18					х
20	х	х	х	х	х	х	х
25	х	х	х	х	х	х	х
30		х	х	х	х	х	х
35		х	х	х	х	х	х
40		х	х	х	х	х	х
45					х	х	х
50					х	х	х
60					х	х	х

L/d	М3	М4	М5	М6	М8	М10	М12
6	х	х
8	х	х	х	х
10	х	х	х	х	х	х
12	х	х	х	х	х	х
14				х
16	х	х	х	х	х	х	х
18					х
20	х	х	х	х	х	х	х
25	х	х	х	х	х	х	х
30		х	х	х	х	х	х
35		х	х	х	х	х	х
40		х	х	х	х	х	х
45					х	х	х
50					х	х	х
60					х	х	х

L/d	М3	М4	М5	М6	М8	М10	М12
6	х	х
8	х	х	х	х
10	х	х	х	х	х	х
12	х	х	х	х	х	х
14				х
16	х	х	х	х	х	х	х
18					х
20	х	х	х	х	х	х	х
25	х	х	х	х	х	х	х
30		х	х	х	х	х	х
35		х	х	х	х	х	х
40		х	х	х	х	х	х
45					х	х	х
50					х	х	х
60					х	х	х
