Описание

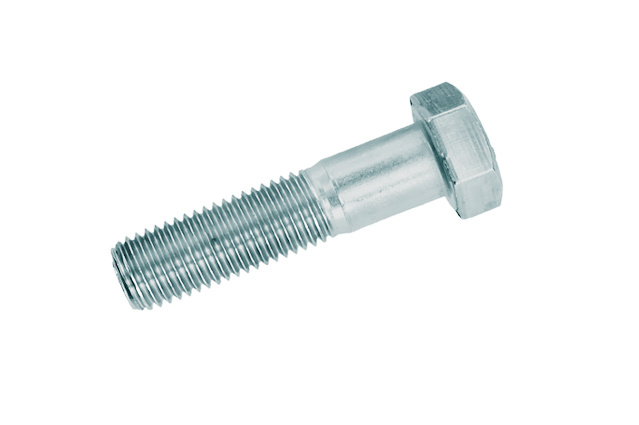

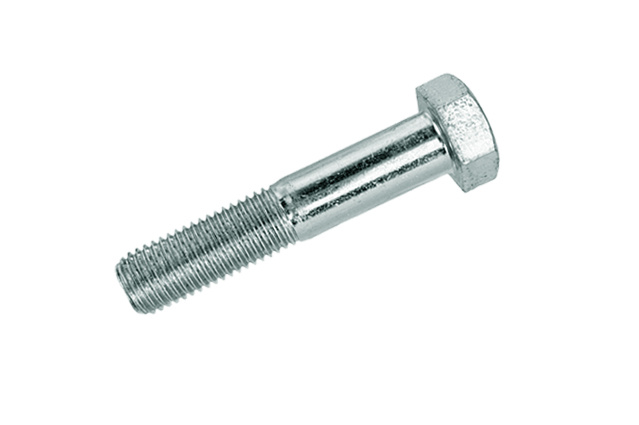

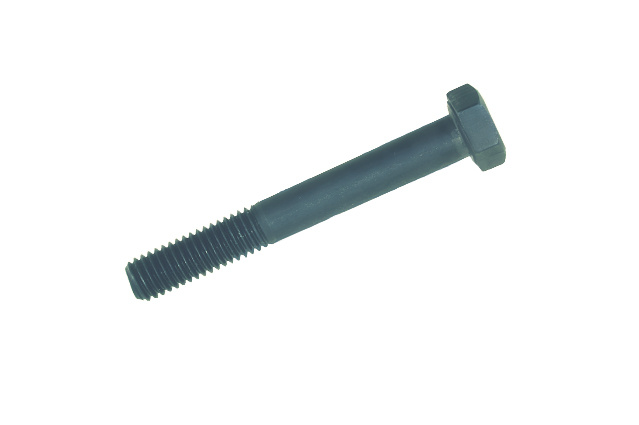

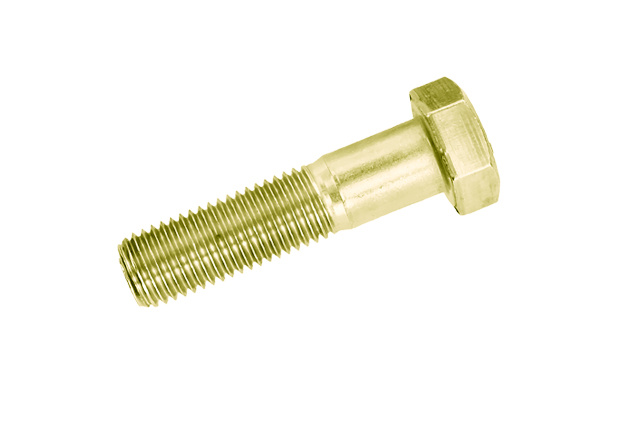

Универсальный болт, снабженный шестигранной головкой под ключ и неполной метрической резьбой на шпильке.
Применение
Применяется как в различных сферах промышленности, строительства, автомобилестроения, так и при сборке и изготовлении мебели. А также для создания болтовых соединений в машиностроении, приборостроении и строительных отраслях.
| L/d | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М33 | М36 | М39 | М42 | М45 | М48 | М52 | М56 | М60 | М64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | х | ||||||||||||||||||||||||
| 25 | х | х | х | ||||||||||||||||||||||
| 30 | х | х | х | х | |||||||||||||||||||||
| 35 | х | х | х | х | |||||||||||||||||||||
| 40 | х | х | х | х | |||||||||||||||||||||
| 45 | х | х | х | х | х | ||||||||||||||||||||
| 50 | х | х | х | х | х | х | |||||||||||||||||||
| 55 | х | х | х | х | х | х | |||||||||||||||||||
| 60 | х | х | х | х | х | х | |||||||||||||||||||
| 65 | х | х | х | х | х | х | х | ||||||||||||||||||
| 70 | х | х | х | х | х | х | х | х | |||||||||||||||||
| 75 | х | х | х | х | х | х | х | х | |||||||||||||||||
| 80 | х | х | х | х | х | х | х | х | х | ||||||||||||||||
| 85 | х | х | х | х | х | х | х | х | |||||||||||||||||
| 90 | х | х | х | х | х | х | х | х | х | х | |||||||||||||||
| 95 | х | х | х | х | х | х | х | х | х | х | |||||||||||||||
| 100 | х | х | х | х | х | х | х | х | х | х | х | ||||||||||||||
| 110 | х | х | х | х | х | х | х | х | х | х | х | ||||||||||||||
| 120 | х | х | х | х | х | х | х | х | х | х | х | х | |||||||||||||
| 130 | х | х | х | х | х | х | х | х | х | х | х | х | х | ||||||||||||
| 140 | х | х | х | х | х | х | х | х | х | х | х | х | х | х | |||||||||||
| 150 | х | х | х | х | х | х | х | х | х | х | х | х | х | х | |||||||||||
| 160 | х | х | х | х | х | х | х | х | х | х | х | х | х | х | х | ||||||||||
| 170 | х | х | х | х | х | х | х | х | х | х | х | х | х | х | х | ||||||||||
| 180 | х | х | х | х | х | х | х | х | х | х | х | х | х | х | х | х | |||||||||
| 190 | х | х | х | х | х | х | х | х | х | х | х | х | х | х | х | ||||||||||
| 200 | х | х | х | х | х | х | х | х | х | х | х | х | х | х | х | ||||||||||
| 220 | х | х | х | х | х | х | х | х | х | х | х | х | х | х | |||||||||||
| 240 | х | х | х | х | х | х | х | х | х | х | х | х | |||||||||||||
| 260 | х | х | х | х | х | х | х | х | х | х | х | х | |||||||||||||
| 280 | х | х | х | х | х | х | х | х | х | х | х | ||||||||||||||
| 300 | х | х | х | х | х | х | х | х | х | х | х | ||||||||||||||
| 320 | х | х | х | х | х | ||||||||||||||||||||
| 340 | х | х | х | х | х | ||||||||||||||||||||
| 360 | х | х | х |

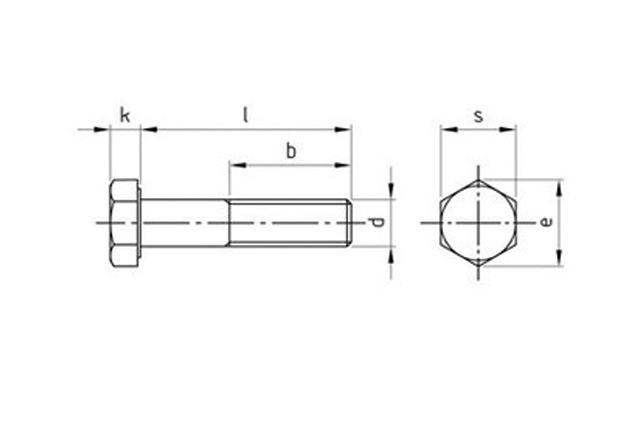

| d | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М33 | М36 | М39 | М42 | М45 | М48 | М52 | М56 | М60 | М64 |
|
b (L≤125) |
12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 54 | 50 | 60 | 66 | 50 | 72 | 78 | 84 | 90 | 96 | 102 | - | - | - | - |
|
b (L>125≤200) |
- | - | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 60 | 56 | 66 | 72 | 56 | 78 | 84 | 90 | 96 | 102 | 108 | 116 | 124 | 132 | 140 |
|
b (L>200) |
- | - | - | - | - | 45 | 49 | 53 | 57 | 61 | 73 | 69 | 79 | 85 | 69 | 91 | 97 | 103 | 109 | 115 | 121 | 129 | 137 | 145 | 153 |
| k | 2 | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 18,7 | 21 | 22,5 | 25 | 26 | 28 | 30 | 33 | 35 | 38 | 40 |
| s | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 |
| e | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 23,91 | 26,17 | 29,56 | 32,95 | 35,03 | 39,55 | 45,2 | 50,85 | 55,37 | 60,79 | 66,44 | 71,3 | 79,65 | 82,6 | 88,25 | 93,59 | 99,21 | 104,86 |
