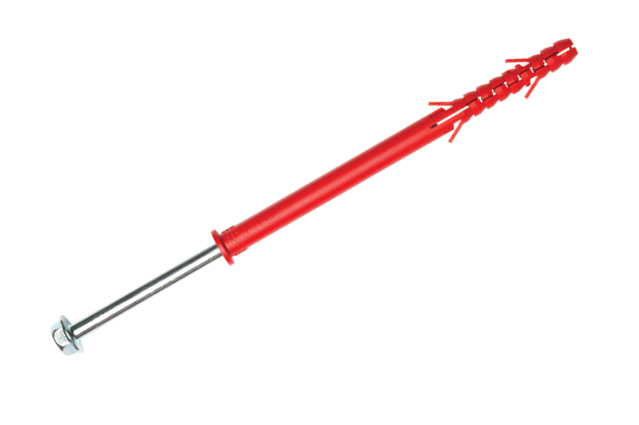

Дюбель рамный с шурупом

привод SW13 + TORX40

Удобная оплата. По счету или банковской картой

Доставка. По всей территории Казахстана

Качество. Входной контроль каждой партии товара

Рамный (фасадный) дюбель с шурупом предназначен для крепления конструкций, в том числе элементов навесных фасадных систем к различным материалам основания (бетон, газобетон, натуральный камень, полнотелый и пустотелый кирпич, керамзитобетонные блоки).

Имеется Техническое Свидетельство Минстроя РФ

Материалы основания

Наименование материала основания	Значения допускаемых вытягивающих нагрузок R_rec, кН
Тяжелый и легкий бетон и полнотелые изделия из них, прочностью не менее 25 Н/мм²	3,3
Полнотелый кирпич керамический, силикатный, прочность не менее 12,5 Н/мм²	2,2
Пустотелый кирпич, силикатный, прочность не менее 12,5 Н/мм²	0,71
Ячеистый бетон, марка D 600, B 2,0	0,62¹

¹- дюбель устанавливается в отверстие диаметром 9 мм

Дополнительные преимущества

Тип защитного покрытия, толщина, мкм	Характеристики среды
	Наружной		Внутренней
	Зона влажности	Степень агрессивности	Влажностный режим	Степень агрессивности
Электроцинк не менее 10 мкм	-	-	сухой, нормальный	неагрессивная
ТДЦ не менее 45 мкм	сухая, нормальная	слабоагрессивная	сухой, нормальный	неагрессивная, слабоагрессивная
MAGNI 1000h, не менее 25 мкм	сухая, нормальная, влажная	слабоагрессивная	сухой, нормальный, влажный	неагрессивная, слабоагрессивная, среднеагрессивная

Размер		10х60	10х100	10х120	10х140	10х160
Общая длина (мм)	L	80	100	120	140	160
Диаметр отверстия в прикрепляемом материале (мм)	d_f	10,5	10,5	10,5	10,5	10,5
Размер гайки под ключ (мм)	SW	13/Torx 40	13/Torx 40	13/Torx 40	13/Torx 40	13/Torx 40
Диаметр сверла (мм)	d₀	10	10	10	10	10
Минимальная глубина анкеровки (мм)	h_nom	70	70	70	70	70
Толщина прикрепляемого материала (мм)	t_fix	10	30	50	70	90
Минимальная глубина сверления (мм)	h₁	80	80	80	80	80
Эффективная глубина анкеровки (мм)	h_ef	70	70	70	70	70

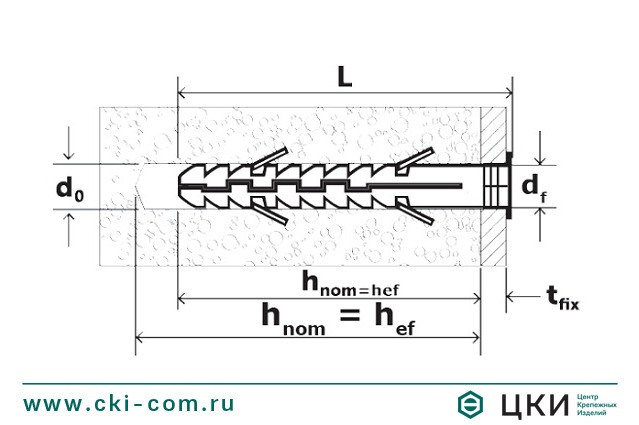

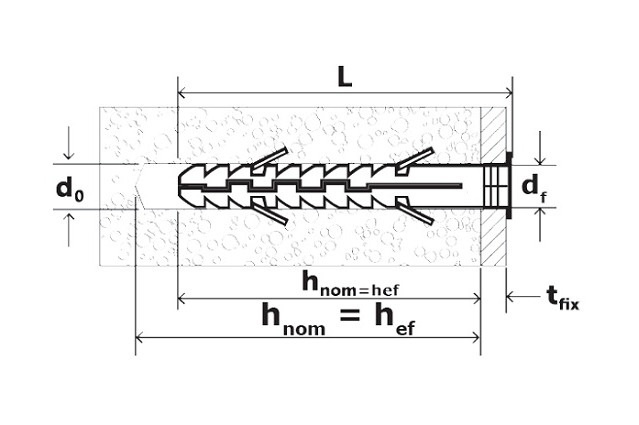

Дюбель рамный с шурупом чертёж
